av中文码一区二区三区,99久久国产一区二区三区,亚洲双色视频在线观看,日本少妇被爽到高潮的免费,亚洲精品熟女乱色一区,中文字幕乱码中文乱码毛片,亚洲三区二区一区视频,91青青草在线观看视频,免费国产一级片内射老,日本av在线精品视频

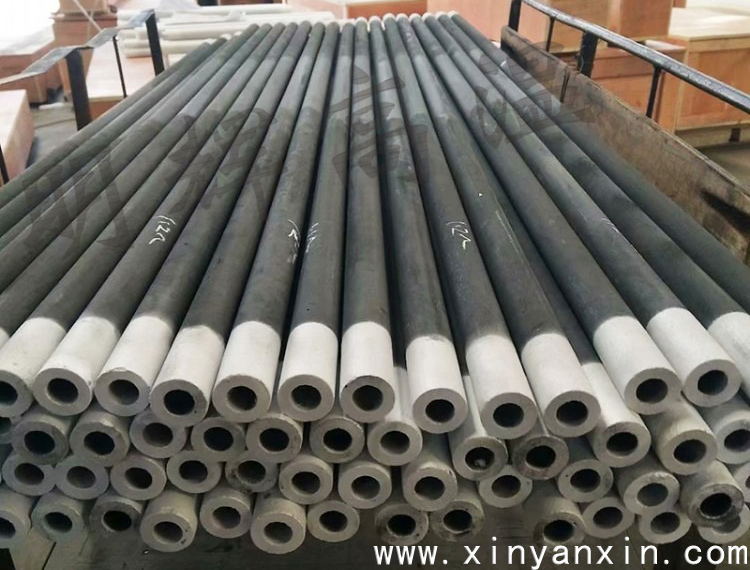

       登封市明輝高溫元件有限公司生產(chǎn)訂做電熱元件硅碳棒，行業(yè)經(jīng)驗豐富，產(chǎn)品把控嚴格，電阻公差小，性能穩(wěn)定，發(fā)熱均勻，品質(zhì)產(chǎn)品，優(yōu)惠價格，歡迎聯(lián)系。

       硅碳棒從恒溫至850℃前后電阻溫度參數(shù)為負值（即溫度升高，阻值變小），大于850℃為正向變化（即溫度升高，阻值變大）。 因為硅碳棒在恒溫下阻值較大，并且與高溫阻值相應(yīng)的比值擴散度較大，從而在室溫下用萬用表測得的硅碳棒內(nèi)阻值是不標準的。 硅碳棒的阻值測驗及采用配組均應(yīng)以高溫（1050±50℃）阻值為準。在棒發(fā)熱部表層溫度相對穩(wěn)定時，由測得的電壓，電流，以歐姆定律求的電阻。

         影響硅碳使用壽命的因素

 ①使用溫度

        硅碳棒表面溫度越高其壽命也就越短。當硅碳棒在爐膛溫度超過1600℃以后，氧化速度加快，所以不要讓硅碳棒表面溫度過高，必要時刻可以讓爐膛溫度與硅碳棒溫度差縮小。

②爐內(nèi)氣氛

         在燒結(jié)中，硅碳棒與水、氫、氮、硫、鹵素等氣體及熔融的鋁、堿、鹽、熔融金屬、金屬氧化物接觸容易發(fā)生腐蝕或氧化現(xiàn)象。

③表面負荷

         表面負荷密度=額定功率（W）/ 發(fā)熱部表面積（cm2）

        負荷密度大則發(fā)熱體表面溫度與爐膛溫度之差也大。負荷密度大則棒體表面溫度高，電阻增長快，硅碳棒的壽命短。因此，硅碳棒表面溫度負荷密度、爐內(nèi)溫度與硅碳棒老化速度成正比，與SIC棒的壽命成反比。

④窯爐運行方式

        硅碳棒在連續(xù)式窯爐與間歇式窯爐中，前者的壽命較長。硅碳棒在使用中表面氧化生成二氧化硅薄膜，長時間使用使二氧化硅皮膜增加，硅碳棒阻值也隨之增加。二氧化硅薄膜在結(jié)晶臨界點（270℃）附近發(fā)生異常膨脹、收縮。因在間歇式窯爐中間斷使用總在此溫度上下浮動，所以反復(fù)破二氧化硅薄膜，加速氧化。因此停電爐溫降至室溫時經(jīng)常急劇增加電阻。
